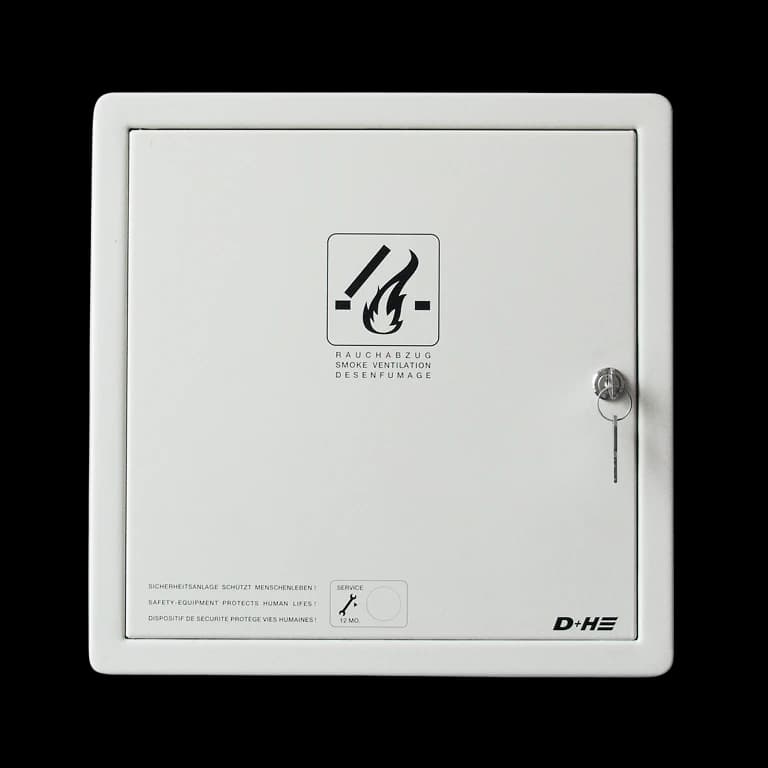

Centrala służy do sterowania siłownikami klap dymowych FSP i FSR, w przypadku pożaru, a także do codziennego wentylowania budynku. Można do niej podłączyć czujniki dymu OSD 23, deszczu ZRD, przyciski alarmowe RT 45, przełączniki wentylacji LP1. Centralka na co dzień pracuje w trybie monitorowania i jest zasilana z sieci 230V AC. W wypadku pożaru czujnik dymu wysyła sygnał do centrali, a ta z kolei automatycznie aktywuje siłowniki w oknie. Z uwagi na bezpieczeństwo centrala posiada własne źródło zasilania awaryjnego, które pozwala na jej działanie przez 72h w trybie monitorowania.
Parametry techniczne | CPS-B1-5A | RZN 4408-K |
napięcie zasilania | 230V AC/50 Hz | 230V AC/50Hz |
moc wyjściowa | do 120W | do 240W |
prąd znamionowy | 5A | 8A |
napięcie wyjścia | 24V DC | 24V DC |
temperatura pracy | -5°C do 40°C | -5°C do 40°C |
wymiary | 310/310/104 mm | 341/341/91 mm |
ciężar z bateriami | 3,4 kg | 11 kg |
pojemność baterii | 2x12V/2,3Ah | 2x12V/3,4Ah |
Stosowany w zestawach oddymiających, służy do codziennego otwierania i zamykania okien z zamontowanymi siłownikami podłączonymi do centrali RZN 440_-K. Zaprojektowany jest jako płaski, podtynkowy przełącznik z dwoma klawiszami. Dostępny w kolorze białym.
Parametry techniczne | LP1 |
wymiary | 80/80 mm |
ciężar | 0,11 kg |

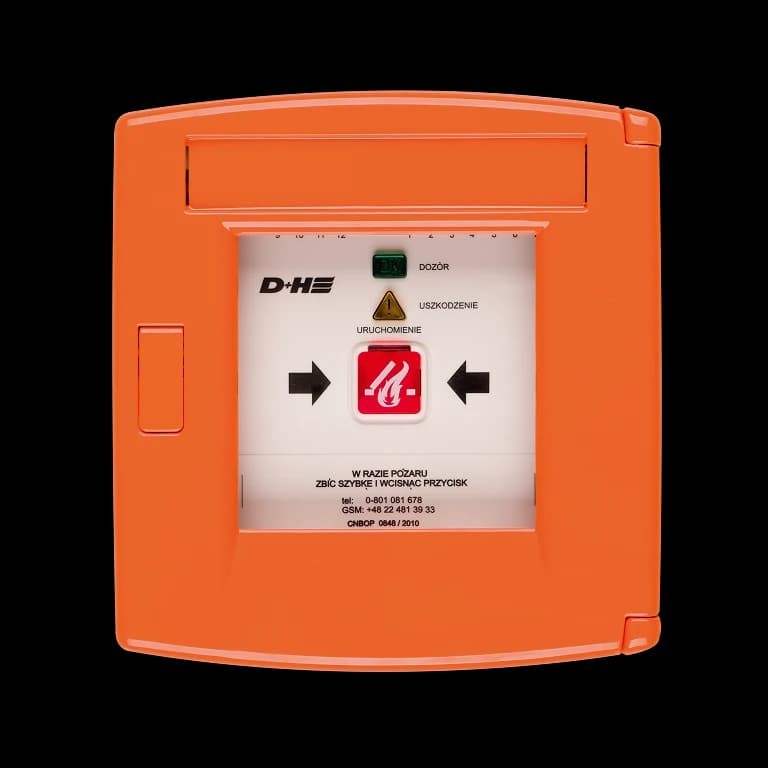

Jest stosowany do ręcznego uruchamiania sytemu oddymiania w przypadku pożaru. Wyposażony jest w diody sygnalizujace stan pracy oraz nieprawidłowości w systemie. Posiada funkcję ręcznego kasowania alarmu.
Parametry techniczne | RT 45 |
napięcie zasilania | 24V DC |
prąd alarmu | 20mA |
temperatura pracy | (-10°C) do (50°C) |
wymiary | 129 x 138 x 39mm |
ciężar | 0,35kg |
Zapewnia on automatyczne zamykanie okien w przypadku opadów deszczu. Może współpracować z centralkami RZN 440_-K. Czujnik jest podgrzewany, przez co jest niewrażliwy na zakłócenia typu mgła, rosa itp. Montowany na dachu w miejscu odkrytym, wystawiony na działanie czynników atmosferycznych. Sygnał z czujnika jest uwzględniany tylko w czasie, kiedy centrala jest w trybie monitorowania. W wypadku pożaru sygnał z czujnika nie ma wpływu na sterowanie oknem.
Parametry techniczne | ZRD |
napięcie zasilania | 8-32V DC |
wymiary | 55/50/15mm |
kabel zasilający | 3x0,25mm² (5mb) |

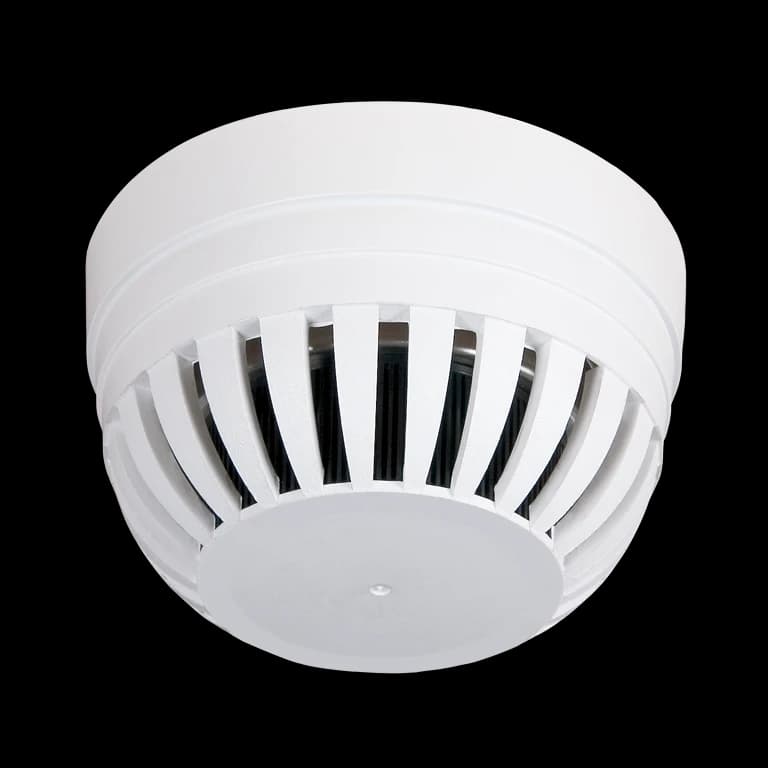

Optyczna czujka dymu OSD 23 jest przeznaczona do wykrywania widzialnego dymu, powstającego w bezpłomieniowym, początkowym stadium pożaru, wtedy gdy materiał zaczyna się tlić, a więc na ogół długo przed pojawieniem się otwartego płomienia i zauważalnego wzrostu temperatury. Czujka jest przewidziana do pracy w pomieszczeniach zamkniętych, w których w normalnych warunkach nie występuje dym, kurz i skraplanie pary wodnej. Jedna czujka dymu obsługuje 40 m² powierzchni pomieszczenia.
Parametry techniczne | OSD 23 |
napięcie zasilania | 18-28V |
prąd alarmu | 20mA |
zakres temperatur pracy | (-25°C) do (55°C) |
maks. wilgotność względna |
|
wymiary | ø115/54mm |
ciężar | 0,15kg |
kabel zasilający | 2x1mm² |
Instrukcja użytkowania:
