Lukarna EDD

Lukarna prefabrykowana ED_ to nowe możliwości w zabudowie poddaszy z wykorzystaniem okien dachowych FAKRO. Lukarna montowana jest w skośnym dachu zwiększając powierzchnię użytkową pomieszczenia i doskonale doświetla wnętrze naturalnym światłem. W standardowej wersji lukarny dostępna jest wersja z dwoma oknami dachowym EDD (B2/_). Istnieje możliwość zamówienia lukarny z trzema oknami dachowymi EDT (B3/_).



Dodatkowo zaprojektowane zostały 3 wersje wykończenia górnej płaszczyzny:

  • ED_-W - okna dachowe (analogicznie jak w dolnym rzędzie),
  • ED_-C - jedno duże, nieotwierane okno dachowe,
  • ED_-E - górna część przykryta blachą



Lukarna została zaprojektowana pod okna w rozmiarze 78x118 cm. Opcjonalnie możliwe wykonanie jest wersji EDD z oknami w rozmiarze 94x118 cm lub 114 x118 cm.

Lukarna EDD

Okna dachowe nie są elementem składowym lukarny.

Budowa

Charakterystyka:

  • docieplona, drewniana podstawa zapewnia doskonałe parametry termoizolacyjne.
  • uniwersalność lukarny – zastosowanie okien dachowych w lukarnie umożliwia jej stosowanie w zakresie kątów 35- 70 stopni,
  • wewnętrzne elementy wykończeniowe (krokwie pomocnicze, listwa kalenicowa) w standardzie dostarczane są w kolorze białym
  • łatwy montaż (możliwe do zamontowania przez jedną osobę),
  • brak konieczności zastosowania dźwigu,
  • możliwość zastosowania wszystkich dodatków zewnętrznych i wewnętrznych do okien dachowych FAKRO.

Budowa

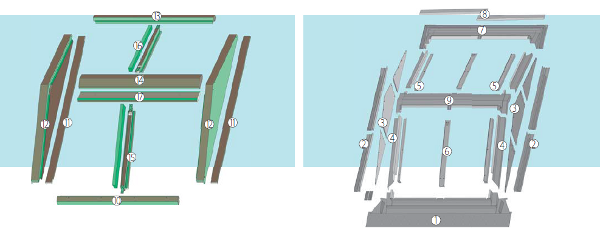

Elementy modułu:

1 — dolny element kołnierza
2 — rynny boczne
3 — element oblachowania podstawy boczny
4 — element oblachowania podstawy górny
5 — profile kryjące boki ościeżnicy
6 — rynienki środkowe
7 — element górny kołnierza
8 — rynienka odwadniająca
9 — element kalenicowy kołnierza

10 — element dolny podstawy
11 — łaty montażowe do elementów bocznych
12 — element boczny lewy/prawy
13 — element górny podstawy
14 — element zespalający
15 — krokwie pomocnicze
16 — pianka docieplająca
17 — listwa wykończeniowa



Budowa

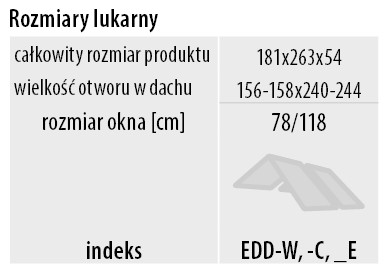

Rozmiary lukarny
