Kołnierze do zespoleń pionowych i poziomych

EHV-A AX03

Zobacz gdzie kupisz ten produkt
Rozmiar:

Moduł prawy

Do pokryć wysokoprofilowanych: dachówka, blacha profilowana oraz pozostałe pokrycia o wysokości profilu do 90 mm

Zakres montażu w dachach o spadku od 15° do 90°

EHV-A AX03
EHV-A AX03 - Opisy[0]

Kołnierz modułowy EHV-A AX03

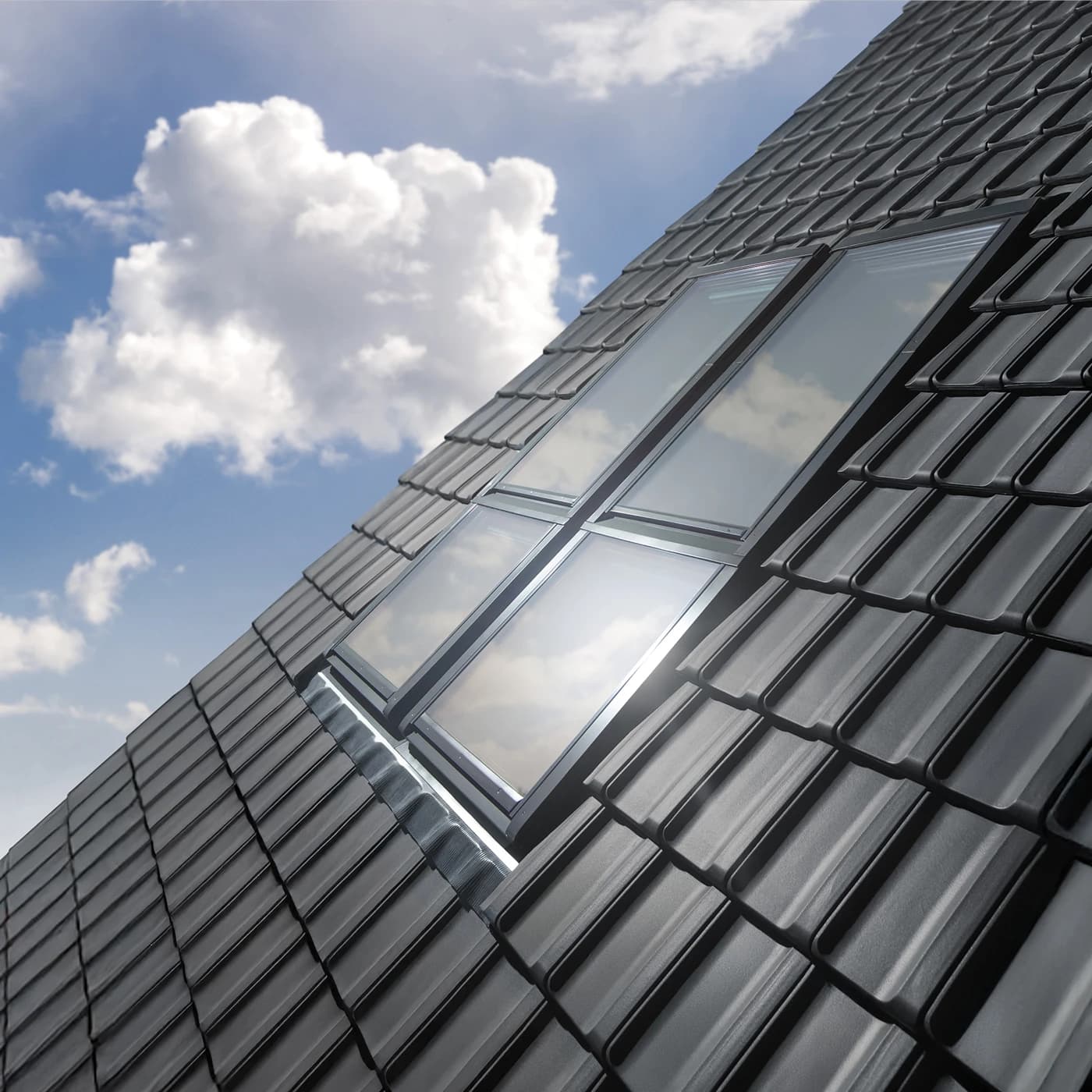

Kołnierz modułowy EHV-A AX03 7016 służy do tworzenia poziomych zespoleń okien FAKRO w dachach z pokryciem wysokoprofilowanym. Jako moduł prawy kończy zestawienie i jest łączony z modułem lewym EHV-A AX01 albo z modułem środkowym EHV-A AX02, gdy w układzie znajduje się więcej okien. Dolny element z fartuchem aluminiowo-tworzywowym dopasowuje się do profilu pokrycia o wysokości do 90 mm.

EHV-A AX03 - Opisy[1]

Zakończenie układu poziomego

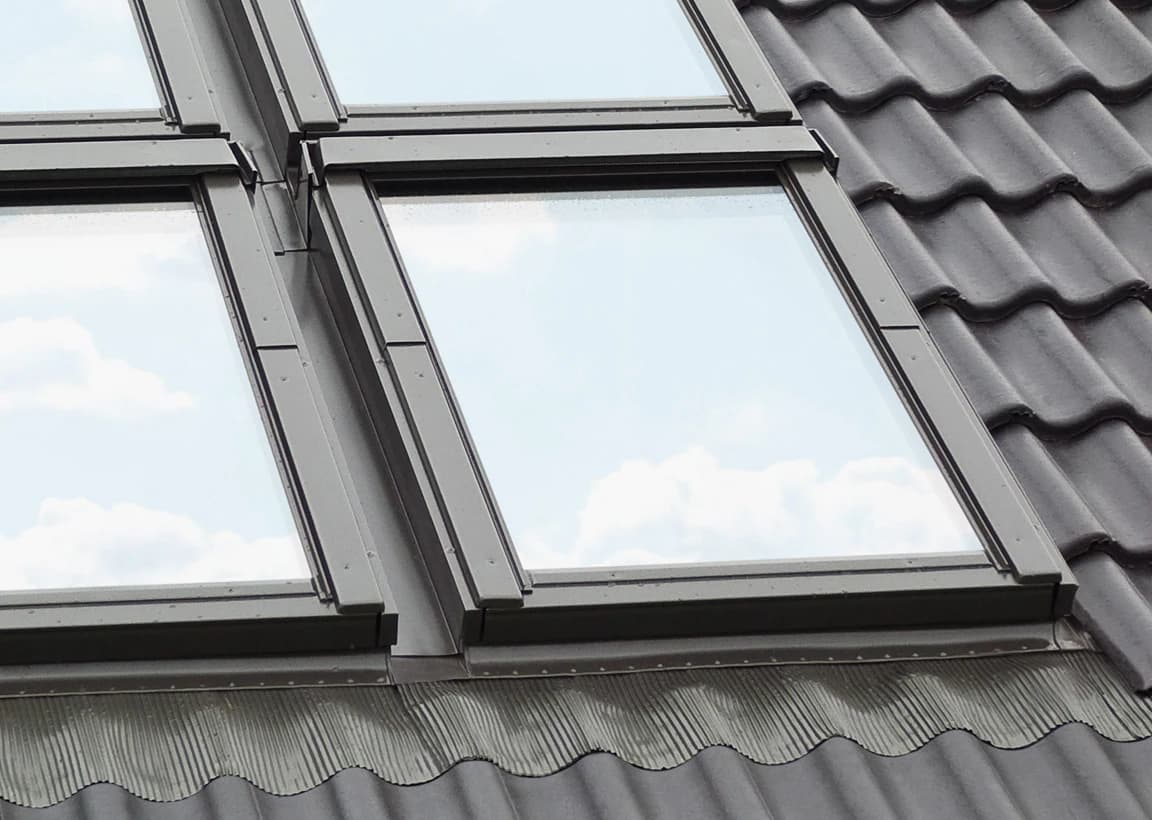

Model EHV-A AX03 domyka poziome zespolenie okien od prawej strony. W układzie dwóch okien współpracuje bezpośrednio z modułem lewym EHV-A AX01, a przy większej liczbie okien między modułami skrajnymi stosuje się jeden lub kilka modułów środkowych EHV-A AX02. Kołnierz jest przeznaczony do montażu na głębokości V i może być stosowany na dachach o nachyleniu od 15° do 90°.

Zobacz detale tego produktu

Prawy moduł zestawienia

EHV-A AX03 jest skrajnym prawym elementem poziomego zespolenia. W układzie dwóch okien łączy się z modułem lewym EHV-A AX01, a w szerszych zestawieniach zamyka układ rozbudowany o moduły środkowe EHV-A AX02.

Elementy modułu

Zestaw obejmuje element górny, element dolny, element boczny prawy, rynienkę środkową, profil kryjący dół ościeżnicy oraz profile kryjące boki ościeżnicy. W komplecie znajdują się także rynienka odwadniająca, listwa podpierająca dachówkę, kliny uszczelniające, haczyki, zestaw montażowy i instrukcja montażu.

Specyfikacja EHV-A AX03

Wszystkie parametry dotyczą wybranego rozmiaru (46x78) przy zastosowaniu oryginalnych produktów montażowych
Rodzaj
Rodzaj kołnierza
Standardowy
Przenaczenie kołnierza
Do okna dachowego, Do okna wyłazowego, Do okna balkonowego
Rodzaj pokrycia dachowego
Wysokoprofilowane - wysokość profilu do 90 mm (H)
Wymiary
Rozmiar kołnierza szer. x wys.
46x78 cm
Materiał i wygląd
Materiał fartucha
Fartuch aluminiowo-tworzywowy
Wyposażenie i akcesoria
Główne cześci składowe
Element górny, Element dolny, Profile kryjące bok ościeżnicy, Profil kryjący dół ościeżnicy, Element boczny prawy
Elementy dodatkowe
rynienka odwadniająca, listwa podpierająca dachówkę, kliny uszczelniające, Zestaw montażowy, instrukcja montażu
Montaż
Głębokość montażu okna
głębokość V
Maks. wysokość profilu pokrycia dachowego
90
Min. kąt nachylenia dachu
15 °
Maks. kąt nachylenia dachu
90 °
Informacje transportowe
Waga produktu
3.11 kg
Szerokość opakowania
0.39 m
Długość opakowania
1.395 m
Wysokość opakowania
0.111 m

Zobacz jakie produkty pasują do EHV-A AX03

FGP-V P50 APMX
Okna balkonoweFGP-V P50 APMX
FGW-V P50 AWMX
Okna balkonoweFGW-V P50 AWMX
FGU-V P50 AUMX
Okna balkonoweFGU-V P50 AUMX
Zobacz wszystkie pasujące okna dachowe

Instrukcje i pliki do pobrania

Instrukcje

Certyfikaty i deklaracje

  • EPD_Fakro_kołnierze uszczelniające_17.02.2026_ENG.pdf
    PDF
    Pobierz
  • EPD_Fakro_kołnierze uszczelniające_17.02.2026_PL.pdf
    PDF
    Pobierz
  • Świadectwo EPD - FAKRO - kołnierze uszczelniające_PL.pdf
    PDF
    Pobierz
  • Świadectwo EPD FAKRO - kołnierze uszczelniające_EN.pdf
    PDF
    Pobierz

Dla profesjonalistów

Informacje logistyczne

Indeks
88DB46
Rozmiar handlowy szer. x wys.
46x78 cm
Rozmiar montażowy szer. x wys.
46x78 cm
Ilość produktów na palecie
21 szt.
