Kołnierze do zespoleń pionowych i poziomych

EHV-A AX01

Zobacz gdzie kupisz ten produkt
Rozmiar:

Moduł lewy

Do pokryć wysokoprofilowanych: dachówka, blacha profilowana oraz pozostałe pokrycia o wysokości profilu do 90 mm

Zakres montażu w dachach o spadku od 15° do 90°

EHV-A AX01
EHV-A AX01 - Opisy[0]

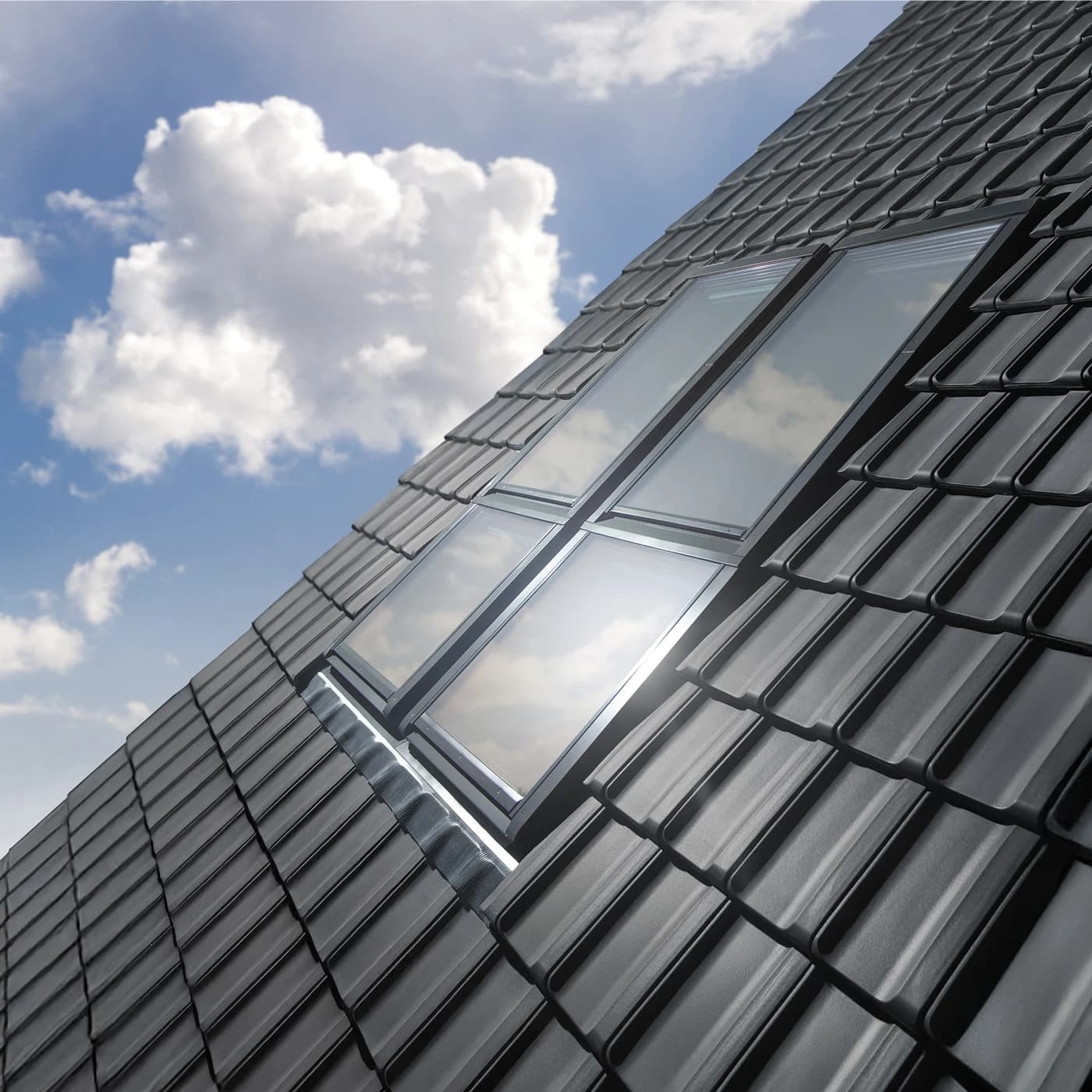

Kołnierz modułowy EHV-A AX01

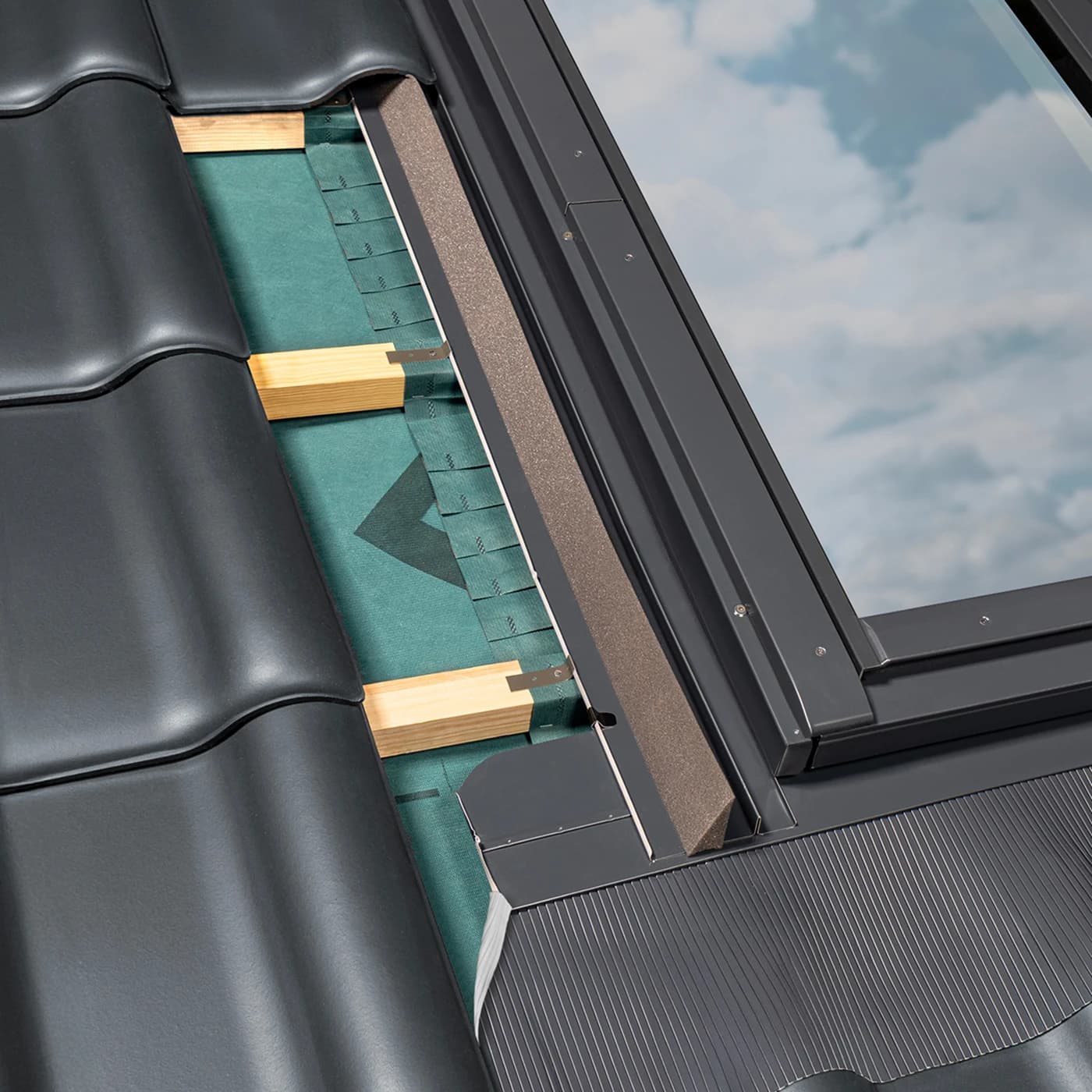

Kołnierz modułowy EHV-A AX01 7016 służy do tworzenia poziomych zespoleń okien FAKRO w dachach z pokryciem wysokoprofilowanym. Jako moduł lewy rozpoczyna zestawienie i jest łączony z modułem prawym EHV-A AX03 albo z modułem środkowym EHV-A AX02, gdy obok siebie montowanych jest więcej okien. Dolny element z fartuchem aluminiowo-tworzywowym dopasowuje się do profilu pokrycia o wysokości do 90 mm.

EHV-A AX01 - Opisy[1]

Spójne połączenie kilku okien

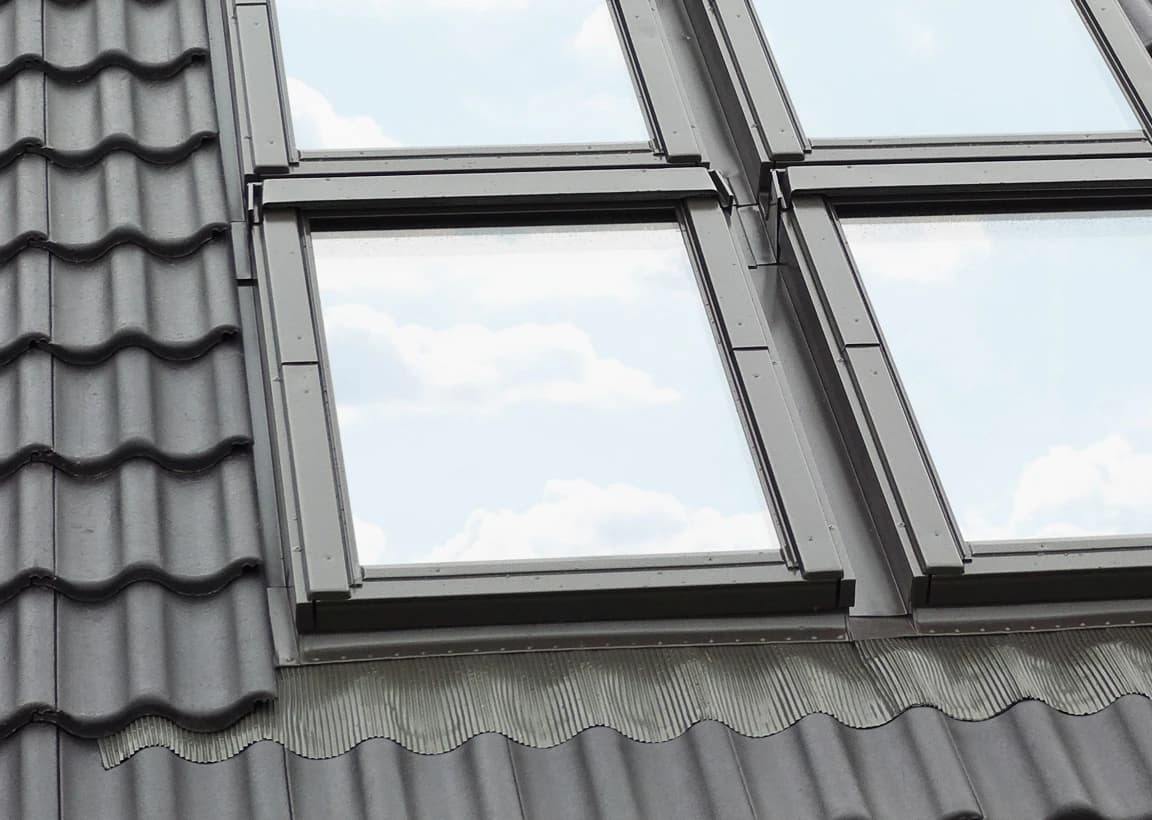

System modułowy pozwala połączyć okna w jednym układzie poziomym i dopasować kołnierz do liczby montowanych okien. EHV-A AX01 odpowiada za lewą część zestawu, a kolejne moduły rozbudowują układ w prawo. Kołnierz jest przeznaczony do montażu na głębokości V i może być stosowany na dachach o nachyleniu od 15° do 90°.

Zobacz detale tego produktu

Lewy moduł zestawienia

EHV-A AX01 jest skrajnym lewym elementem poziomego zespolenia. W układzie dwóch okien współpracuje z modułem prawym EHV-A AX03, a przy większej liczbie okien zestaw można rozbudować o jeden lub kilka modułów środkowych EHV-A AX02.

Elementy modułu

Zestaw obejmuje element górny, element dolny, element boczny lewy, rynienkę środkową, profil kryjący dół ościeżnicy oraz profile kryjące boki ościeżnicy. W komplecie znajdują się także rynienka odwadniająca, listwa podpierająca dachówkę, kliny uszczelniające, haczyki, zestaw montażowy i instrukcja montażu.

Specyfikacja EHV-A AX01

Wszystkie parametry dotyczą wybranego rozmiaru (46x78) przy zastosowaniu oryginalnych produktów montażowych
Rodzaj
Rodzaj kołnierza
Standardowy
Przenaczenie kołnierza
Do okna dachowego, Do okna wyłazowego, Do okna balkonowego
Rodzaj pokrycia dachowego
Wysokoprofilowane - wysokość profilu do 90 mm (H)
Wymiary
Rozmiar kołnierza szer. x wys.
46x78 cm
Materiał i wygląd
Materiał fartucha
Fartuch aluminiowo-tworzywowy
Wyposażenie i akcesoria
Główne cześci składowe
Element górny, Element boczny lewy, Element dolny, Profile kryjące bok ościeżnicy, Rynienka środkowa, Profil kryjący dół ościeżnicy
Elementy dodatkowe
rynienka odwadniająca, listwa podpierająca dachówkę, kliny uszczelniające, Zestaw montażowy, instrukcja montażu
Montaż
Głębokość montażu okna
głębokość V
Maks. wysokość profilu pokrycia dachowego
90
Min. kąt nachylenia dachu
15 °
Maks. kąt nachylenia dachu
90 °
Informacje transportowe
Waga produktu
3.44 kg
Szerokość opakowania
0.39 m
Długość opakowania
1.395 m
Wysokość opakowania
0.111 m

Zobacz jakie produkty pasują do EHV-A AX01

FGP-V P50 APMX
Okna balkonoweFGP-V P50 APMX
FGW-V P50 AWMX
Okna balkonoweFGW-V P50 AWMX
FGU-V P50 AUMX
Okna balkonoweFGU-V P50 AUMX
Zobacz wszystkie pasujące okna dachowe

Instrukcje i pliki do pobrania

Instrukcje

Certyfikaty i deklaracje

  • EPD_Fakro_kołnierze uszczelniające_17.02.2026_ENG.pdf
    PDF
    Pobierz
  • EPD_Fakro_kołnierze uszczelniające_17.02.2026_PL.pdf
    PDF
    Pobierz
  • Świadectwo EPD - FAKRO - kołnierze uszczelniające_PL.pdf
    PDF
    Pobierz
  • Świadectwo EPD FAKRO - kołnierze uszczelniające_EN.pdf
    PDF
    Pobierz

Dla profesjonalistów

Informacje logistyczne

Indeks
88CZ46
Rozmiar handlowy szer. x wys.
46x78 cm
Rozmiar montażowy szer. x wys.
46x78 cm
Ilość produktów na palecie
21 szt.
