Kołnierze uszczelniające

Kołnierze do pokryć łuskowych ELV, ELJ

Opis

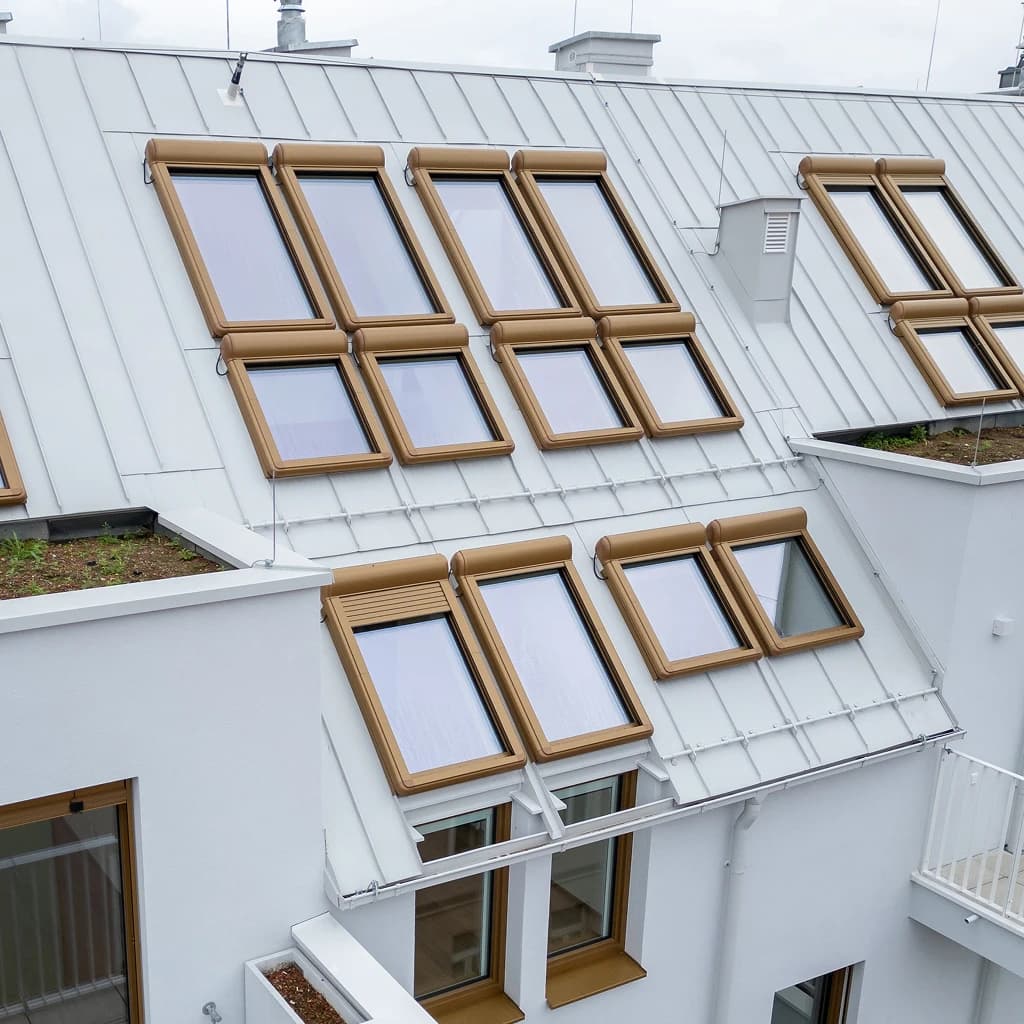

Kołnierze do pokryć łuskowych ELV, ELJKołnierz EL pozwala na szczelne połączenie okna z płaskimi łuskowymi pokryciami dachowymi takimi jak: gonty bitumiczne, łupki o grubości pokrycia do 10 mm (2 warstwy po 5 mm). Standardowo przystosowany jest do montażu pojedynczego okna w połaci dachu. Występuje również w wersji modułowej do zespalania okien w grupy:

  • przy montażu na głębokości V zespolenia poziome, pionowe i blokowe,
  • przy montażu na głębokości J zespolenie poziome.

Kołnierz ten dostępny jest w dwóch typach pozwalających montować okno na dwóch różnych głębokościach w konstrukcji dachu V (0) i J (-3 cm).
Standardowa głębokość montażu okna z zastosowaniem kołnierza EL to V – wersja ELV.



Zakres montażu w dachach o spadku:
od 15° do 90° dla głębokości osadzenia V,
od 20° do 90° dla głebokości J.



Budowa kołnierza

Kołnierz składa się z elementu dolnego, z elementów bocznych, których ilość zależna jest od wysokości okna oraz z elementu górnego. Elementy boczne kołnierza układane są na przemian z pokryciem dachowym. Dolny element posiada podklejoną od spodu masę plastyczną pozwalającą na przyklejenie kołnierza do pokrycia dachowego, przez co zapewniona jest szczelność połączenia. Standardowo do kołnierza dołączona jest rynienka odwadniająca mająca na celu odprowadzenie skroplin pary wodnej z folii wstępnego krycia poza okno.Schemat kołnierza do pokryć łuskowych ELV, ELJ



Elementy kołnierza

1 — dolny element kołnierza
2 — modułowe elementy boczne
3 — górny element kołnierza
4 — rynienka odprowadzająca wodę

Dopłaty do kołnierzy z miedzi i tytan-cynku

Dopłaty do kołnierzy z miedzi i tytan-cynku

dopłata do kołnierzy wykonanych z miedzi wynosi 210%

Dopłaty do kołnierzy z miedzi i tytan-cynku

dopłata do kołnierzy wykonanych z tytan-cynku wynosi 170%.

Cennik z rozmiarami

Cennik z rozmiaramiCennik dostępny w wersji elektronicznej PDF
